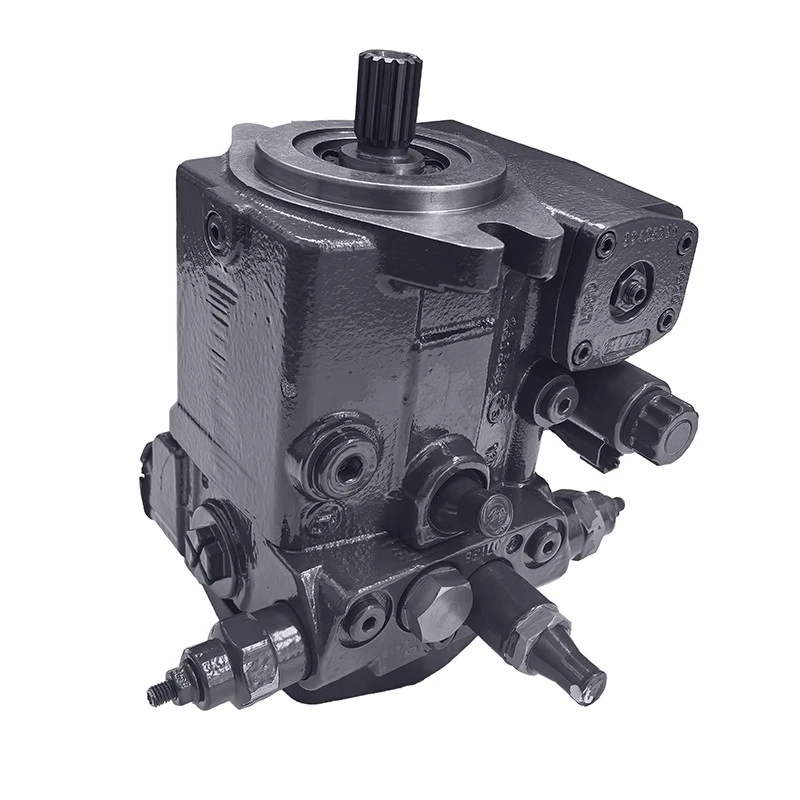

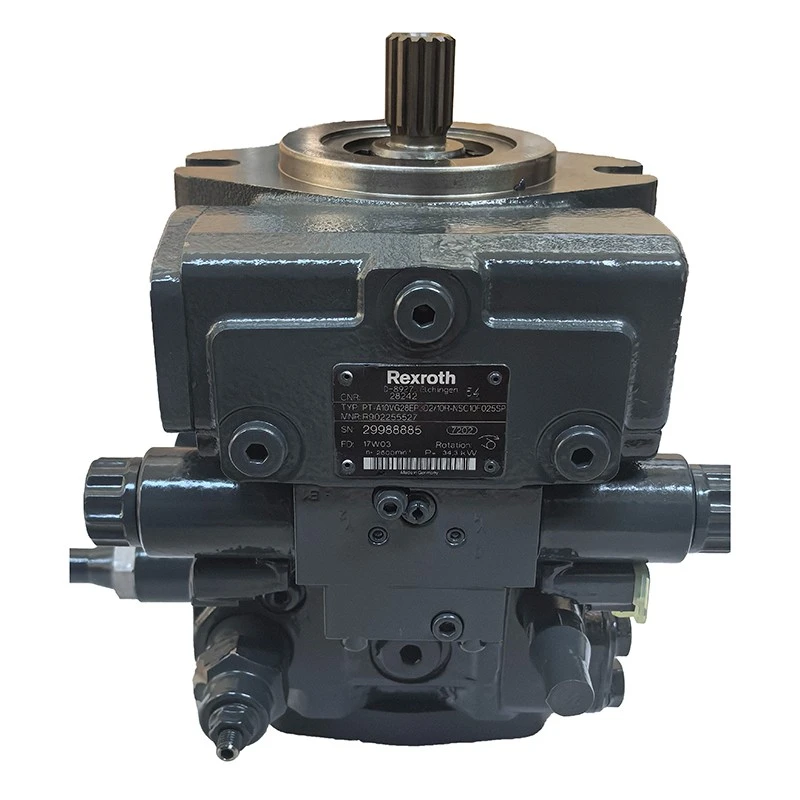

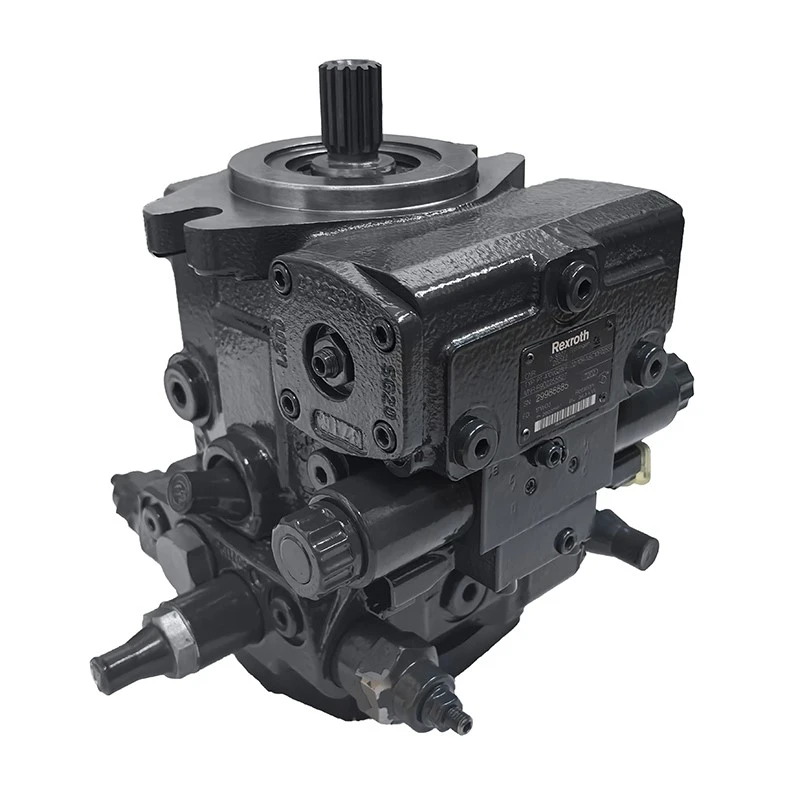

Pompa tal-pistun idrawliku A10VG28EP3D2/10R-NSC10F025SP għal trakk tal-pompa tal-konkrit Rexroth

Serje A10VG hija pompi tal-pistuni tat-tip swash-plate axialvariable użati għal trażmissjoni idrostatika f'ċirkwiti magħluqa. Ir-rata tal-fluss hija proporzjonali għall-veloċità tas-sewqan u l-ispostament. U jista 'jkun infinitelyadjustable.Il-fluss tal-ħruġ jiżdied minn żero għal massimu b'angolu ta' swing plate. b'żewġ valvi ta 'ħelsien biex jipprevjenu tagħbija żejda idrawlika. Il-valv ta' overflow għandu wkoll il-funzjoni tal-mili taż-żejt. Il-pompa ta 'ċarġ hija użata għall-provvista taż-żejt u l-pompa ta' kontroll

Il-pompa ta 'spostament varjabbli bil-pistun assjali bi struttura ta' pjanċa inklinata hija adattata għal trażmissjoni idrostatika ta 'ċirku magħluq. Ir-rata tal-fluss hija proporzjonali għall-veloċità tas-sewqan u l-ispostament, u tista 'tiġi aġġustata b'mod infinit. Hekk kif l-angolu tat-tbandil tal-pjanċa inklinata jiżdied, ir-rata tal-fluss tvarja minn żero sal-valur massimu. Meta l-pjanċa inklinata titbandal wara l-pożizzjoni żero, id-direzzjoni tal-fluss tal-fluwidu tbiddel bla xkiel id-direzzjoni. Forom multipli ta 'funzjonijiet ta' kontroll u regolamentazzjoni b'adattabilità tajba. Iż-żewġ valvi ta 'ħelsien fuq in-naħa ta' pressjoni għolja jipproteġu l-komponenti tat-trasmissjoni idrawlika (pompa u mutur) minn tagħbija żejda.

Il-valv ta 'ħelsien bi pressjoni għolja jservi wkoll bħala valv ta' riforniment taż-żejt,

Pompa awżiljarja mibnija sservi bħala pompa ta 'riforniment u ta' kontroll taż-żejt,

Illimita l-pressjoni massima tar-riforniment taż-żejt permezz tal-valv ta 'overflow ta' riforniment taż-żejt mibni.
