A11VO60 Skeda Teknika tal-Pompa Idrawlika

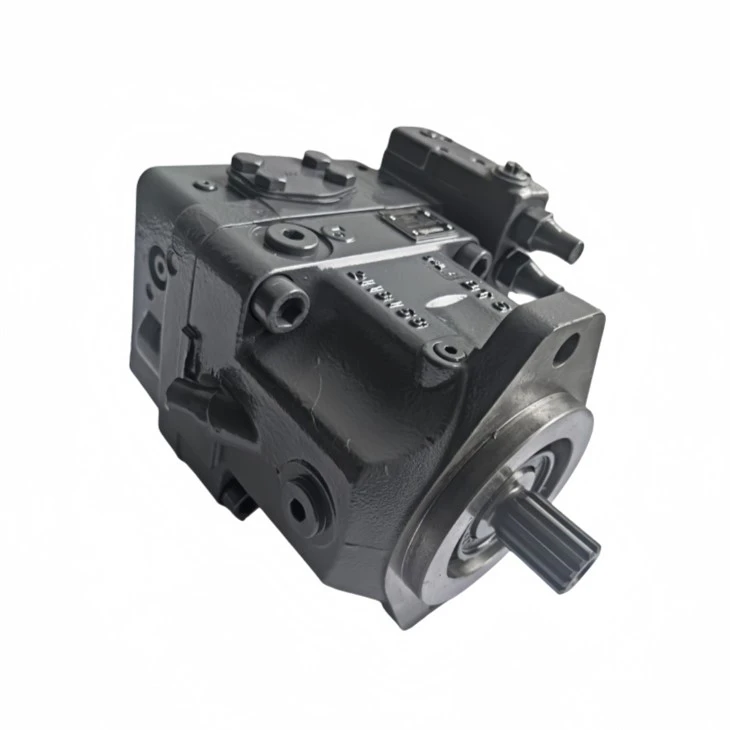

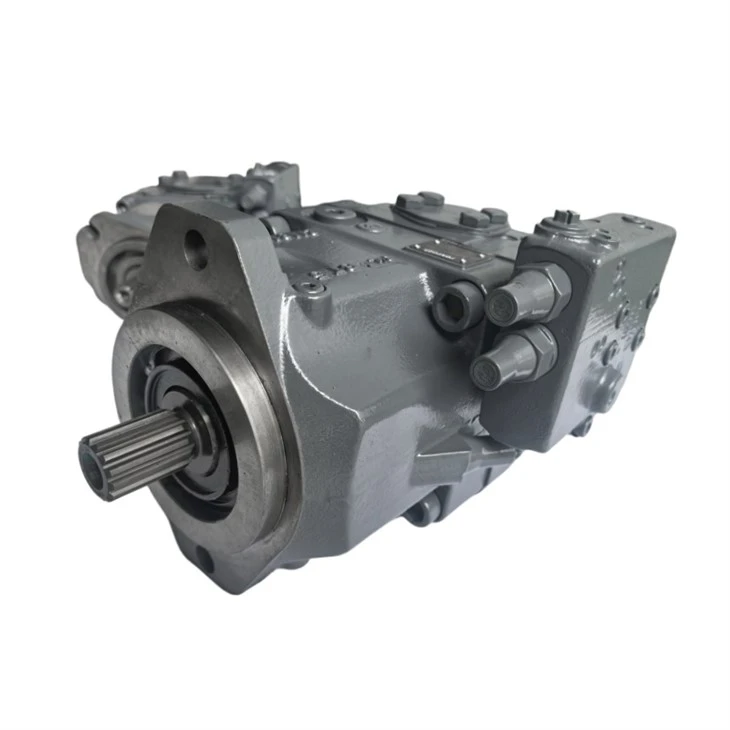

Pompa Varjabbli tal-Piston Assjali REXROTH A11VO60

L-A11VO60 hija pompa varjabbli bil-pistuni assjali tat-tip swashplate użata f'sistemi idrostatiċi ta 'ċirkwit miftuħ. Huwa manifatturat taħt il-pjattaforma tal-komponent idrawliku ta ':contentReference[oaicite:0]{indiċi=0}u huwa komunement installat f'magni mobbli fejn hija meħtieġa varjazzjoni kontinwa tat-tagħbija waqt it-tħaddim.

Dan il-mudell huwa tipikament magħżul meta s-sistema idrawlika teħtieġ fluss ogħla minn pompi tal-klassi 40cc filwaqt li jinżamm kontroll tal-pressjoni stabbli taħt ċikli ripetuti ta 'tħaffir, rfigħ u vjaġġar.

1. Speċifikazzjoni Teknika

Parametri tax-xogħol imkejla u applikati b'mod komuni f'sistemi ta' installazzjoni fuq il-post:

• Spostament: 60 cm³/rev
• Pressjoni nominali: 280 bar
• Pressjoni massima (intermittenti): 350 bar
• Firxa tal-veloċità: 1000 – 2800 rpm
• Firxa tal-viskożità taż-żejt idrawliku: 16 – 100 mm²/s
• Żejt tax-xogħol rakkomandat: ISO VG 46
• Standard tal-immuntar: interface tal-flanġ SAE

F'2500 rpm taħt kundizzjonijiet ta 'tħaddim tipiċi ta' skavatur, l-output tal-fluss teoretiku huwa bejn wieħed u ieħor 150-165 L/min skont l-effiċjenza tas-sistema u l-koeffiċjent tat-tnixxija.

2. Karatteristiċi tax-Xogħol

F'ċirkwiti idrawliċi reali, l-A11VO60 spiss jiġi installat bħala l-pompa ewlenija f'sistemi ta 'sensing tat-tagħbija. Waqt it-tħaddim simultanju ta 'l-irfigħ tal-boom u r-rotazzjoni tat-tbandil, il-varjazzjoni tal-pressjoni tibqa' kkontrollata fi ħdan il-firxa ta 'l-issettjar ta' ħelsien tas-sistema, u tevita rispons instabbli ta 'l-attwatur.

F'operazzjoni ta 'siegħa twila (8-10 sigħat kull shift), il-pompa turi rispons ta' spostament stabbli mingħajr drift notevoli tal-prestazzjoni meta t-temperatura taż-żejt idrawliku tinżamm bejn 50 grad u 80 grad.

3. Vantaġġi Funzjonali fl-Użu tas-Sistema

• Jappoġġja l-kontroll tal-ispostament varjabbli għat-tnaqqis tal-enerġija taħt kundizzjonijiet ta 'tagħbija parzjali
• Iżomm twassil stabbli tal-fluss waqt it-tħaddim b'ħafna attwaturi
• Adattat għal ċikli frekwenti ta 'start-stop f'tagħmir mobbli
• Kompatibbli ma 'arkitettura idrawlika standard ta' sensing tat-tagħbija
• Iddisinjat għal tħaddim kontinwu f'frejms tal-magni li jġorru l-vibrazzjoni

4. Oqsma ta' Applikazzjoni

• Sistemi ta' sewqan idrawliku tal-makkinarju għat-tneħħija tal-art
• Tagħmir għat-tħaffir u t-tagħbija tal-minjieri
• Makkinarju għall-kostruzzjoni tat-toroq
• Sistemi idrawliċi agrikoli heavy-duty
• Inġinerija muniċipali u tagħmir ta 'rfigħ

5. Tagħmir ta 'Installazzjoni Tipiku

Fl-iskavaturi idrawliċi, din il-pompa hija komunement konnessa mal-grupp tal-valv ta 'kontroll prinċipali u hija responsabbli għal ċirkwiti idrawliċi boom, driegħ, barmil u swing.

Fil-loaders tar-roti, jintuża għall-irfigħ tal-kontroll tad-driegħ u operazzjonijiet ta 'inklinazzjoni tal-barmil taħt kundizzjonijiet ta' tagħbija varjabbli bħal ramel, żrar, u tqandil ta 'materjal bl-ingrossa.

Fil-pjattaformi tat-tħaffir, huwa applikat f'sistemi ta 'sewqan li jdur fejn l-output stabbli tat-torque huwa meħtieġ waqt penetrazzjoni kontinwa tat-tħaffir.

6. Noti ta' Manutenzjoni u Operazzjoni

• L-indafa taż-żejt għandha tinżamm f'ISO 4406 18/16/13 jew aħjar
• L-ewwel sostituzzjoni tal-filtru taż-żejt hija rakkomandata wara 250 siegħa ta 'tħaddim inizjali
• Spezzjoni regolari tal-linja tal-ġbid hija meħtieġa biex jiġi evitat ir-riskju tal-kavitazzjoni
• Jopera taħt temperatura baxxa taż-żejt (<30°C) should be avoided for long duration

7. FAQ

Q1: A11VO60 jista 'jintuża bħala sostitut dirett għal pompi ta' spostament iżgħar?
A: biss meta s-sistema idrawlika tiġi kkalkulata mill-ġdid għal domanda ta 'fluss ogħla. Inkella, jista' jseħħ żbilanċ tas-sistema.

Q2: X'inhi l-aktar kawża ta 'falliment komuni f'applikazzjonijiet reali?
A: Żejt idrawliku ikkontaminat u filtrazzjoni insuffiċjenti huma l-kawżi primarji osservati fir-rekords tal-manutenzjoni tal-post.

Q3: Din il-pompa hija adattata għal tħaddim kontinwu tal-minjieri?
A: Iva, meta mqabbla ma 'sistemi xierqa ta' tkessiħ u filtrazzjoni, tintuża ħafna fl-iskavaturi tal-minjieri.

Q4: Jeħtieġ allinjament ta 'installazzjoni speċjali?
A: L-immuntar SAE standard huwa biżżejjed, iżda t-tolleranza tal-allinjament tax-xaft għandha tiġi kkontrollata biex tiġi evitata t-tagħbija tal-ġarr.

Q5: Liema tip ta 'sistema taħdem l-aħjar ma' dan il-mudell?
A: Sistemi idrawliċi mobbli li jħossu t-tagħbija b'ċikli ta 'domanda varjabbli jipprovdu prestazzjoni ottimali.
