Mutur fiss bil-pistun assjali · serje 52 · NG 37

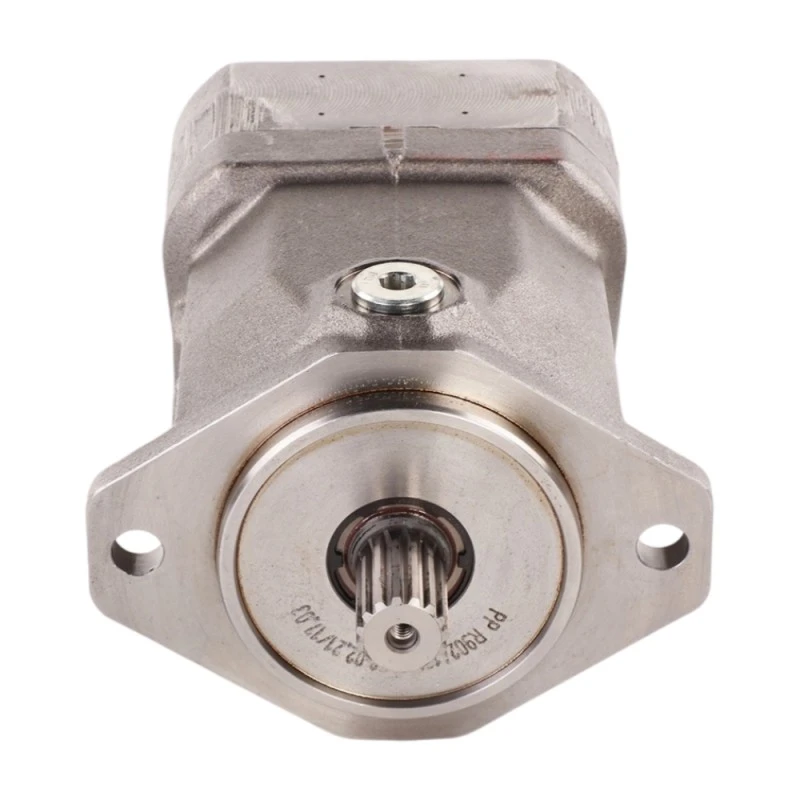

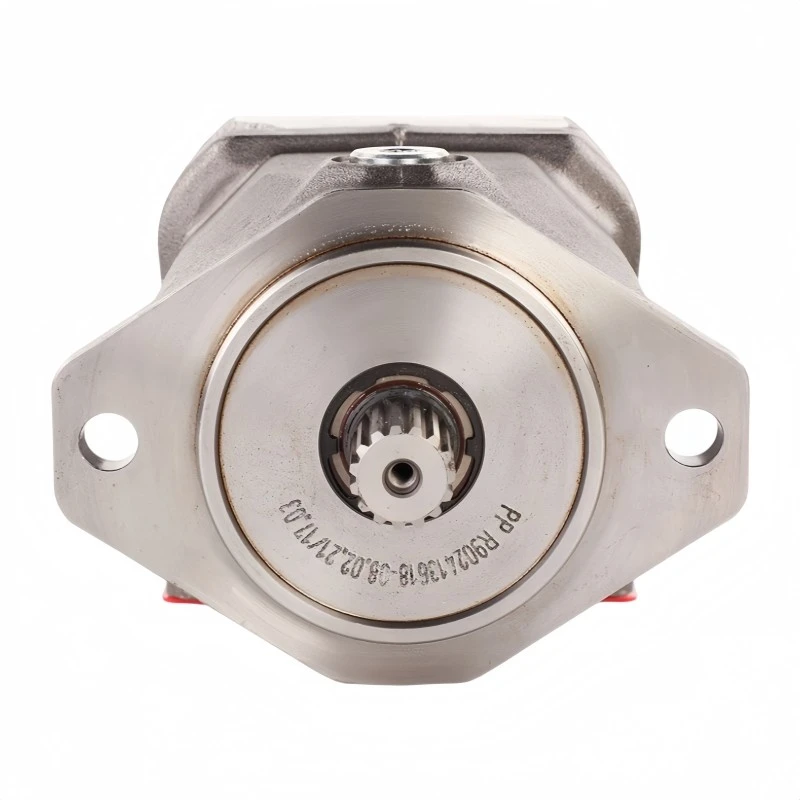

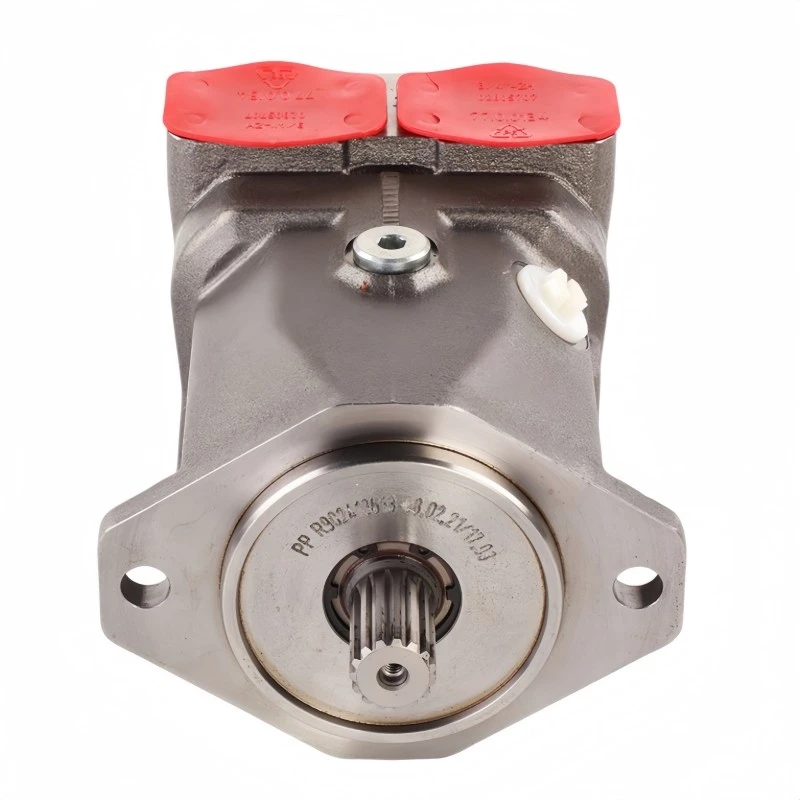

Rexroth A10FM 37 Mutur tal-Piston Assjali
36.7 cm³／rev · 4200 rpm · 163 Nm · il-qafas fejn jikber il-grupp tax-xaft
71.8 kW
f'280 bar
154 L/min
f'4200 rpm
Il-pass minn 28 sa 37 mhuwiex dwar il-veloċità
L-ogħla veloċità fil-fatt tinżel meta titla' qafas - 4700 issir 4200 rpm. Dak li jikber huwa l-grupp tax-xaft: ir-riġidità tat-torsjoni tax-xaft R titla 'b'madwar żewġ terzi, u t-tagħbijiet tal-bearing permissibbli jogħlew magħha. It-tabella turi ż-żewġ naħat tal-kummerċ.
| Proprjetà | NG 28 | NG 37 | Bidla |
|---|---|---|---|
| Spostament | 28.5 ċm³ | 36.7 ċm³ | +29 % |
| Torque f'280 bar | 127 Nm | 163 Nm | +28 % |
| L-ogħla veloċità | 4700 rpm | 4200 rpm | −11 % |
| Fluss tad-dħul | 134 L/min | 154 L/min | +15 % |
| Qawwa tal-ħruġ | 62.5 kW | 71.8 kW | +15 % |
| Riġidità tax-xaft, xaft R | 28478 Nm/rad | 46859 Nm/rad | +65 % |
| Forza axjali permissibbli | 1000 N | 1500 N | +50 % |
| Forza radjali permissibbli | 1200 N | 1500 N | +25 % |
| Volum tal-każ / massa | 0.6 L / 12 kg | 0.7 L / 17 kg | +42 % massa |
| Aċċelerazzjoni angolari massima | 5500 rad/s² | 4000 rad/s² | −27 % |
Iż-żewġ kolonni mill-istess data sheet, bi pressjoni nominali ta' 280 bar u spostament sħiħ. Valuri teoretiċi mingħajr effiċjenza.
Sitt affarijiet li huma importanti fuq dan il-qafas
Xaft aktar iebes, ferrovija tas-sewqan aktar kalma
46859 Nm/rad max-xaft R u 46546 Nm/rad max-xaft C għax-xejn - notevolment inqas wind-up miż-żewġ frejms iżgħar.
Berings daqs għal sideload
1500 N fiż-żewġ direzzjonijiet, utli fejn ċinturin, ger jew xaft tal-kardan jiġbed lejn il-ġenb fuq it-tarf tax-xaft.
W shaft issa rilaxx standard
Minn NG 37 'l fuq ix-xaft splined b'torque mnaqqas huwa elenkat bħala disponibbli, mhux bħala oġġett fuq talba bħal fuq il-frejms iżgħar.
Torque break-away aħjar
Madwar 125 Nm waqfien kontra 163 Nm ta' torque running - biżżejjed għal drives li jibdew taħt tagħbija.
Grupp li jdur A10 ippruvat
Kinematika ta 'swashplate, tħaddim kwiet, u ħajja twila ta' servizz bi pressjoni medja.
Strumentazzjoni fakultattiva
Is-sensing tal-veloċità jista 'jiġi ppreparat jew imwaħħal - DSA1/20, DSA2/20 jew DST - flimkien mal-valv tal-fawra u tal-pressjoni ta' spinta.
Reġistru sħiħ, NG 37
| Spostament ġeometriku għal kull dawra | 36.7 cm³ (2.24 in³) |
| Pressjoni nominali / massima | 280 bar / 350 bar (4100 / 5100 psi) |
| Veloċità fl-ispostament sħiħ | 4200 rpm |
| Fluss tad-dħul f'dik il-veloċità | 154 L/min (40.7 gpm) |
| Qawwa f'280 bar | 71.8 kW (95 HP) |
| Torque fl-ispostament sħiħ u 280 bar | 163 Nm (120 lb-ft) |
| Torque tal-bidu f'n=0 | madwar. 125 Nm |
| Riġidità tax-xaft R / W / C | 46859 / 38489 / 46546 Nm/rad |
| Inerzja tal-grupp li jdur | 0.0033 kgm² |
| Aċċelerazzjoni angolari massima | 4000 rad/s² |
| Volum tal-każ / massa | 0.7 L / 17 kg |
| Tagħbija tax-xaft, assjali / radjali | 1500 N / 1500 N |
Tispeċifika 37, f'erba' movimenti
1
Iddeċiedi r-rotazzjoni: R, L jew W tidher mit-tarf tax-xaft.
2
Agħżel ix-xaft: R, W jew C, imbagħad iċċekkja l-limiti tat-tagħbija kontra l-drive train.
3
Agħżel il-portijiet: Flanġ ISO 6162 b'rbit metriku jew UNC, jew bil-kamin għal DIN 3852-1 / ISO 11926.
4
Żid il-valv u l-għażliet tas-sensor, imbagħad iddikjara l-kwantità u d-data fil-mira.
Mistoqsijiet dwar is-37
X'jixtri l-grupp tax-xaft iebsa fil-fatt?
Inqas deflessjoni tat-torsjoni taħt tagħbija li qed tinbidel, u limitu ogħla fuq forza radjali u assjali. Fuq ix-xaftijiet tas-sewqan fit-tul jew id-dazji tar-rivers ħafna drabi hija r-raġuni biex timxi 'l fuq minn 28 aktar milli l-figura tat-torque.
Ix-xaft W huwa disponibbli?
Iva - minn NG 37 'l fuq, ix-xaft splined b'torque imnaqqas huwa għażla rilaxxata. Fuq NG 23 u NG 28 l-istess xaft huwa elenkat biss bħala oġġett fuq talba.
Kemm aktar fluss trid tagħti l-pompa?
Għoxrin litru fil-minuta aktar minn għal 28 bl-ogħla veloċità ta' kull mutur stess - 154 kontra 134 L/min. Jekk il-pompa hija ffissata, is-37 sempliċiment taħdem aktar bil-mod, u l-veloċità tiskala b'mod lineari mal-fluss li jiġi fornut.
Ikkwota l-A10FM 37
Ir-rotazzjoni, it-tarf tax-xaft, l-istil tal-port, l-għażliet tal-valv u tas-sensor flimkien mal-kwantità huma kollha li għandna bżonn biex terġa 'lura b'nominazzjoni u prezz ikkonfermati.
Ibgħat l-inkjesta
Valuri riprodotti mill-iskeda tad-dejta Bosch Rexroth RE 91172/2023-11-02 għas-serje A10FM / A10FE 52 mutur, teoretiċi u arrotondati, mingħajr konċessjonijiet ta 'effiċjenza jew tolleranza. Il-pjanċa tal-isem u d-dokumenti tal-kunsinna jipprevalu.
