A10FM / SERJE 52 / NG 045

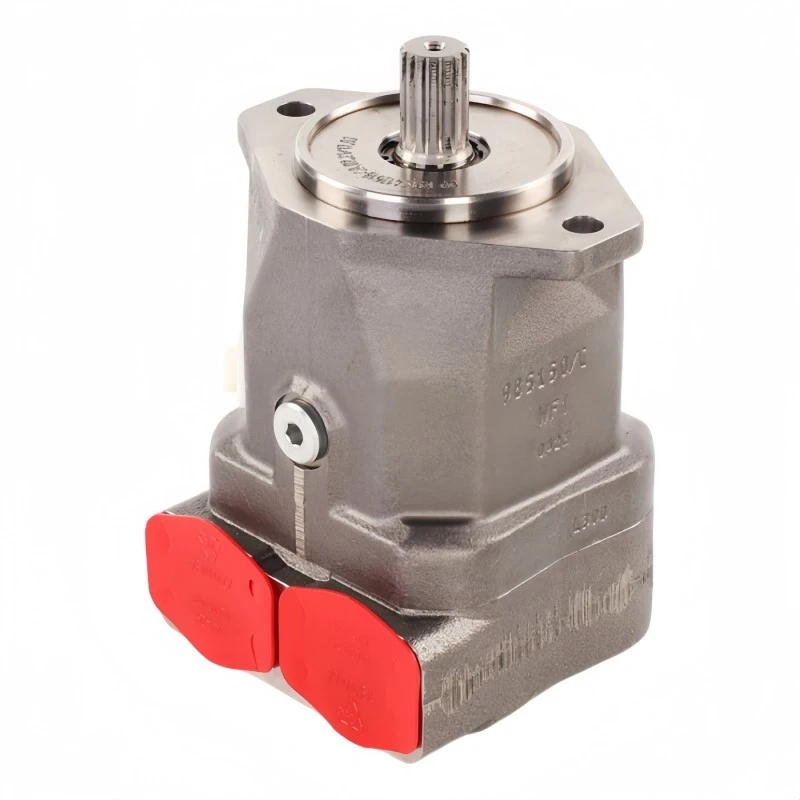

A10FM 45 Rexroth Axial Piston Motor
Vg 44.5 ċm³p 280 / 350 barn 4000 rpmM 198 Nmm 17 kg
Mutur fiss b'disinn ta' swashplate għal drives li jridu jżommu t-torque taħt tagħbija. Hawnhekk hija l-firxa tax-xogħol tagħha stabbilita l-mod kif inġinier tal-għażla jaqrah: torque kontra pressjoni, fluss kontra veloċità, imbagħad ir-reġistru tal-parametri.
Torque kontra l-pressjoni
M=Vg × Δp / 20π · spostament sħiħ · η=1
| 100 bar | 70.8 Nm |
| 150 bar | 106.3 Nm |
| 200 bar | 141.7 Nm |
| 250 bar | 177.1 Nm |
| 280 bar nominali | 198 Nm |
Valur ippubblikat f'280 bar: 198 Nm. It-torque tal-bidu meta wieqaf huwa aktar baxx, madwar 170 Nm.
Fluss kontra l-veloċità
qv=Vg × n / 1000 · ηv=1
| 500 rpm | 22.3 L/min |
| 1000 rpm | 44.5 L/min |
| 2000 rpm | 89.0 L/min |
| 3000 rpm | 133.5 L/min |
| 4000 rpm massimu | 178 L/min |
Valur ippubblikat bl-ogħla veloċità: 178 L/min, 83.1 kW f'280 bar.
Reġistru tal-parametri
| Spostament, ġeometriku | 44.5 cm³/rev (2.71 in³) |
| Pressjoni nominali / pressjoni massima | 280 bar / 350 bar |
| Veloċità fl-ispostament sħiħ | 4000 rpm |
| Torque / startjar tat-torque f'280 bar | 198 Nm / ≈170 Nm |
| Riġidità tax-xaft R / W / C | 46859 / 38489 / 46546 Nm/rad |
| Inerzja tal-grupp li jdur | 0.0033 kgm² |
| Aċċelerazzjoni angolari massima | 4000 rad/s² |
| Tagħbija tax-xaft, assjali / radjali | 1500 N / 1500 N |
| Volum tal-każ / massa | 0.7 L / 17 kg |
| Ir-rata ta' bidla fil-pressjoni, permessa | 16000 bar/s |
Tieqa operattiva
FLWIDU
Żejt HLP għal DIN 51524, 20/18/15 ISO 4406 jew aktar nadif; 19/17/14 taħt 10 mm²/s fil-port tad-drenaġġ.
VISKOŻITÀ
16–36 mm²/s għall-ogħla effiċjenza; 400–10 mm²/s fis-servizz; 7 mm²/s żmien qasir; 1600 mm²/s startjar kiesaħ.
FLOOR PRESSJONI
10 bar minimu assolut fuq il-port mgħobbi; 2 bar assolut fuq in-naħa tar-ritorn; 2 bar assolut statiku f'L / L1.
LIMITU TERMALI
Temperatura massima tal-fluwidu ta '110 grad, imkejla fil-port LX, b'materjal tas-siġillar FKM.
Mistoqsijiet tal-għażla
B'liema pressjoni l-45 jilħaq 150 Nm?
Is-soluzzjoni tal-formula tat-torque għall-pressjoni tagħti madwar 212 bar bi spostament sħiħ, fit-teorija. Is-sistemi reali joqogħdu ftit ogħla minħabba li l-effiċjenza mekkanika-idrawlika hija dejjem taħt waħda, għalhekk ippjana l-punt tad-dazju ftit 'il fuq minn dik il-figura.
37 jew 45 - l-istess djar, mutur differenti?
Frejm identiku ta' 17 kg u ebusija identika tax-xaft; dak li jinbidel huwa l-grupp li jdur. Il-45 jixtri bejn wieħed u ieħor 21 % aktar torque u jċedi madwar 5 % tal-ogħla veloċità, għalhekk l-għażla taqa' fuq jekk is-sewqan huwiex limitat bit-torque jew il-veloċità limitata.
Il-mutur jittollera t-treġġigħ lura tat-tagħbija f'daqqa?
Il-pressjoni tista' tiżdied jew tonqos sa 16000 bar/s u l-aċċelerazzjoni angolari tiġi rilaxxata għal 4000 rad/s². Ċirkwiti li jreġġgħu lura malajr huma għalhekk aċċettabbli, sakemm l-artijiet tal-pressjoni jiġu rispettati u n-naħa tar-ritorn ma tistax tikkollassa.
Speċifika A10FM 45
Ibgħat rotazzjoni, tarf tax-xaft, stil tal-port, valv u għażliet tas-sensor flimkien mal-kwantità għal nomina kkonfermata, prezz u ħin tal-kunsinna.
Itlob kwotazzjoni
SORS Bosch Rexroth RE 91172/2023-11-02, A10FM / A10FE serje 52
NOTA teoretiċi u arrotondati, effiċjenza u tolleranzi esklużi; pjanċa tal-isem u dokumenti tal-kunsinna jirregolaw
NOTA teoretiċi u arrotondati, effiċjenza u tolleranzi esklużi; pjanċa tal-isem u dokumenti tal-kunsinna jirregolaw
