Rexroth A10FM58 58cc Mutur idrawliku bil-pistun assjali ta' spostament fiss għal tagħmir heavy-duty
Rexroth A10FM58 huwa mutur idrawliku bil-pistuni assjali ta 'spostament fiss ta' 58cc iddisinjat għal trasmissjoni ta 'enerġija affidabbli f'applikazzjonijiet idrawliċi eżiġenti. Id-disinn kompatt tiegħu u l-kapaċità operattiva ta 'veloċità għolja jagħmluha adattata għal diversi sistemi mobbli u industrijali. Il-mutur jista 'jintuża f'tagħmir tqil, makkinarju tal-kostruzzjoni, makkinarju agrikolu, immaniġġjar ta' materjali, sistemi idrawliċi industrijali, idrawliċi mobbli u applikazzjonijiet ta 'sewqan awżiljarju. Applikazzjonijiet tipiċi jinkludu tagħmir tal-kostruzzjoni, magni agrikoli, makkinarju tat-toroq, drives tal-fann idrawliċi, conveyors, tagħmir idrawliku mobbli, unitajiet ta 'enerġija awżiljarji u sistemi ta' sewqan industrijali.
Ibgħat l-inkjesta
Deskrizzjoni
Parametri tekniċi
A10FM SERJE 52 · NG 58

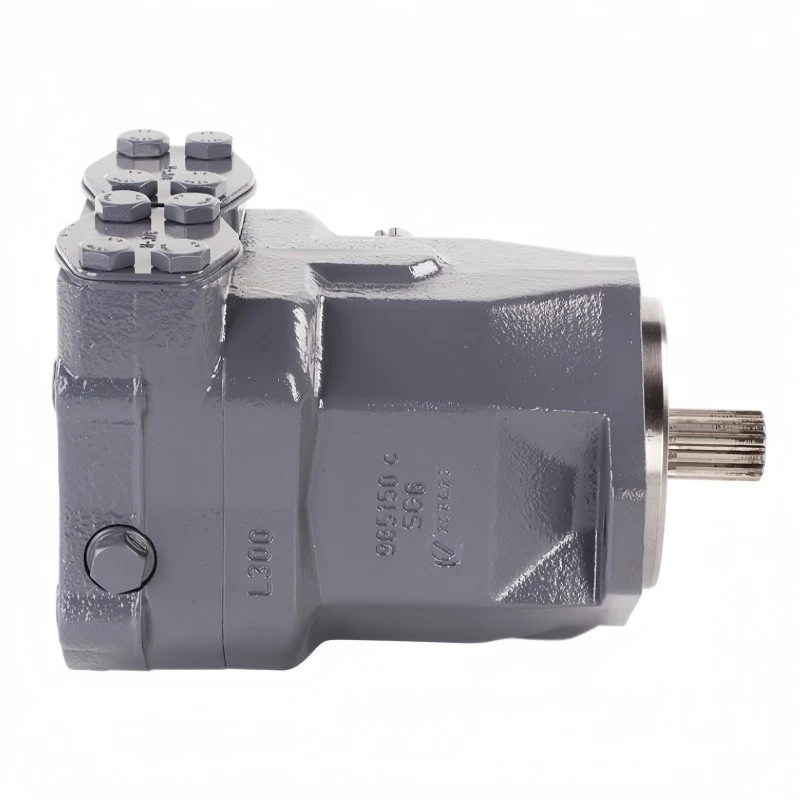

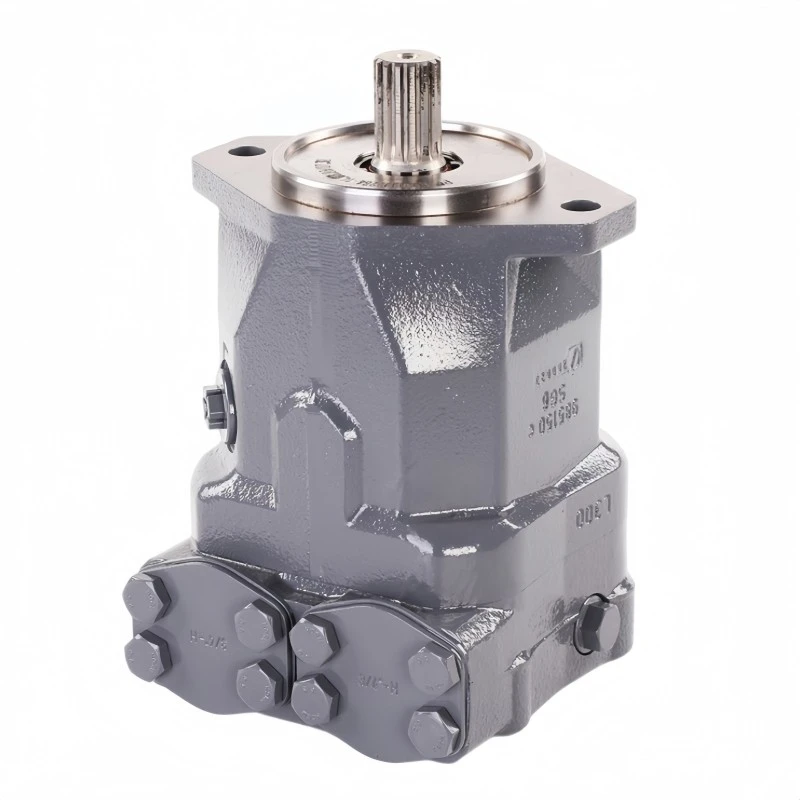

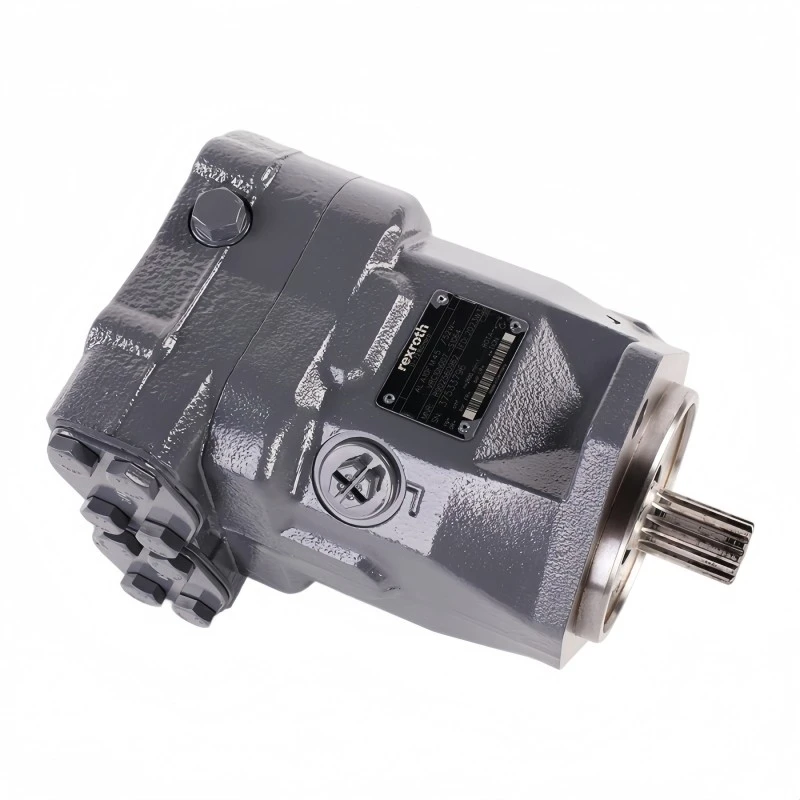

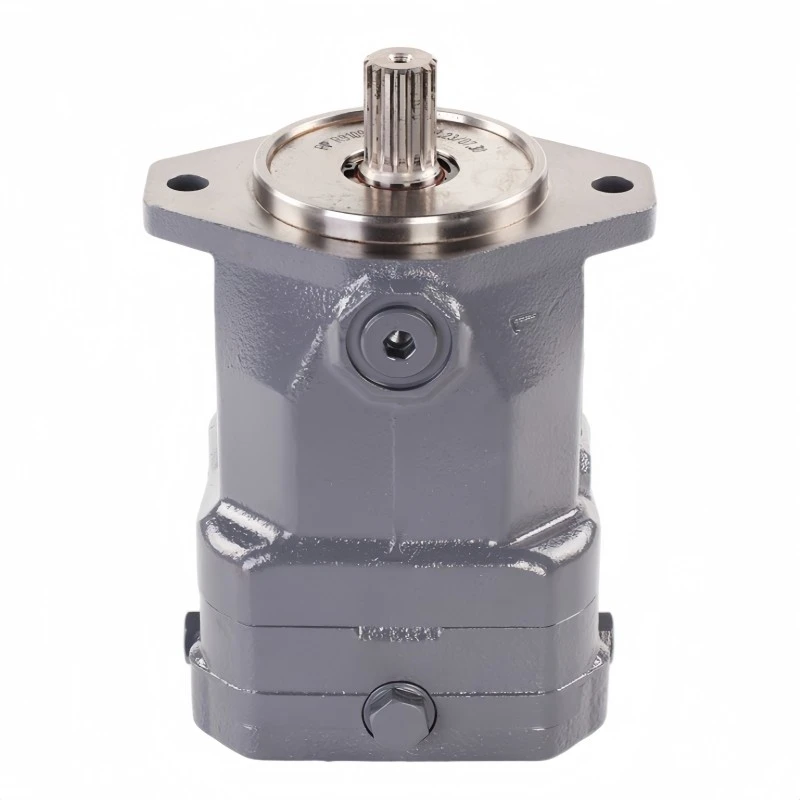

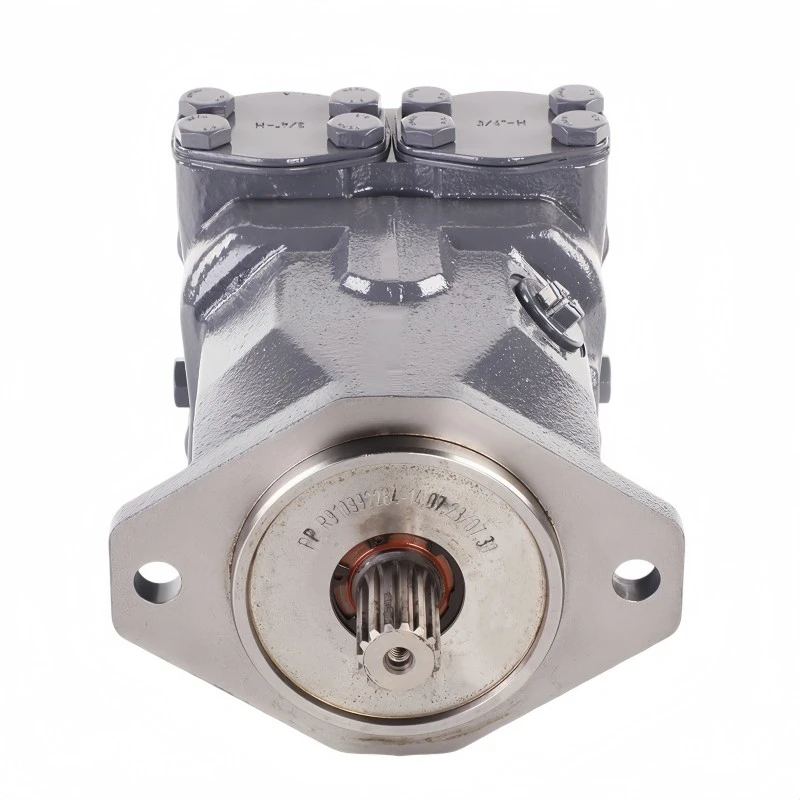

Rexroth A10FM 58 Mutur Idrawliku
58 cm³ għal kull rivoluzzjoni, 3600 rpm, 258 Nm f'280 bar - il-qafas fejn din il-familja ta 'pressjoni medja tibda tipproduċi enerġija reali, u dik l-aktar spiss speċifikata għal fan drives.
TORQUE F'280 BAR
258 Nm
≈205 Nm fi waqfien
QAWWA MASSIMA
97.4 kW
f'3600 rpm, 130 HP
FLUSS TA' DĦUL
209 L/min
55.2 gpm bl-ogħla veloċità
QUddiesa / KAŻ
22 kg
Volum tal-każ ta '0.8 L
Il-qawwa hija l-punt ta 'dan id-daqs
Daqsijiet 23 sa 45 tas-serje A10FM 52 huma kompromessi bejn it-torque u l-veloċità f'direzzjoni waħda jew oħra. It-58 ibiddel it-ton: huwa l-ewwel qafas fil-familja li jikser 100 HP, u jagħmel dan mill-istess akkomodazzjoni ta '22 kg li juża t-63. Fejn il-muturi iżgħar jixirqu ħfief, mozzjoni veloċi, dan jaqbel mal-makkinarju li jrid jiċċaqlaq massa reali - jew arja.
Il-mekkaniżmi jibqgħu sempliċi. L-ispostament huwa ffissat għal 58 cm³ għal kull dawra, għalhekk il-fluss tad-daħla jistabbilixxi l-veloċità tax-xaft u d-differenza tal-pressjoni madwar il-portijiet tistabbilixxi t-torque. Xejn m'għandu jiġi aġġustat jew ikkontrollat fil-bidu, u m'hemm l-ebda pressjoni pilota biex tforni.
Fejn id-disinn juri
Ir-riġidità tat-torsjoni max-xaft R hija 80590 Nm/rad - kważi d-doppju tal-valur tas-37 u l-45 frejm - u d-drive shaft iġorr 2000 N assjali u 1700 N radjali. L-inerzja tal-grupp rotanti hija 0.0056 kgm², b'aċċelerazzjoni angolari rilaxxata għal 3300 rad/s².
Il-portijiet jistgħu jkunu flanġijiet ISO 6162 jew konnessjonijiet bil-kamin, u l-housing jista 'jitwassal ippreparat għal sensing tal-veloċità jew b'sensor DSA1/20, DSA2/20 jew DST diġà mwaħħal.
"A fan drive huwa l-każ klassiku fejn il-mutur jista 'jiġi mibrum aktar malajr milli ż-żejt qed jiġi fornut - u dak huwa eżattament meta l-valv fakultattiv kontra l-kavitazzjoni jaqla' postha."
Output tul il-medda tal-veloċità
Skala tal-fluss u tal-qawwa b'mod lineari b'veloċità bi spostament sħiħ u 280 bar, sabiex il-punt tax-xogħol ikun jista 'jinqara dritt barra l-medda.
1000 rpm
58 L/min
27.0 kW
2000 rpm
116 L/min
54.0 kW
3000 rpm
174 L/min
81.0 kW
3600 rpm
209 L/min
97.4 kW
Spazjar teoretiku fi spostament sħiħ; effiċjenza mhux imnaqqsa. Iċ-ċifri ppubblikati bl-ogħla veloċità huma 209 L/min u 97.4 kW.
Fan drives, veloċità żejda u l-għażliet tal-valv
Valv kontra l-kavitazzjoni
Ordnat meta port wieħed tax-xogħol jista 'jaqa' taħt il-pressjoni minima permissibbli - is-sitwazzjoni tas-soltu fuq fann li jkessaħ, fejn l-assemblaġġ tax-xafra jibqa 'jdur u jista' jsuq il-mutur aktar malajr mill-provvista.
Valv tal-fawra u tal-pressjoni ta' spinta
Il-kumpann standard f'installazzjonijiet ta 'ċirkwit magħluq, fejn il-każ irid jibqa' skulat u n-naħa ta 'pressjoni baxxa trid tinżamm 'il fuq mill-art tagħha.
Sensing tal-veloċità
Prepared housing or a mounted DSA1/20, DSA2/20 or DST sensor; the sensor data sheets are 95126 and 95131.
Mistoqsijiet tal-qarrejja
X'tillimita l-ogħla veloċità fuq dan il-qafas?
Żewġ affarijiet: il-fluss li l-pompa tista 'twassal, u l-pressjoni tal-ħruġ fil-port mgħobbi. It-tieni huwa faċli li tinjora - il-veloċità permissibbli tonqos hekk kif dik il-pressjoni togħla, għalhekk punt ta 'dazju qrib 3600 rpm għandu jiġi vverifikat kontra l-kurva fil-folja tad-dejta.
58 jew 63?
L-istess akkomodazzjoni, l-istess massa ta '22 kg, l-istess kapaċità ta' ġarr. Il-58 jaħdem 200 rpm aktar malajr u jitlob 6 L/min inqas żejt; it-63 tweġiba bi 23 Nm aktar torque. Jekk il-magna hija limitata mill-fluss, ħu l-58; jekk huwa limitat għat-torque, ħu l-63.
Liema kwalità tal-fluwidu tistenna l-unità?
Żejt HLP skont DIN 51524 u ċirkwit nadif sa 20/18/15 ISO 4406 - li jiċċaqlaq għal 19/17/14 ladarba l-viskożità fil-port tad-drenaġġ tinżel taħt l-10 mm²/s. Żomm il-fluwidu fi jew taħt 110 grad fil-port LX, u żomm l-artijiet tal-pressjoni ta '10 bar assoluti fuq il-port mgħobbi u 2 bar assoluti fuq in-naħa tar-ritorn.
Ikseb kwotazzjoni għall-A10FM 58
Semmi r-rotazzjoni, it-tarf tax-xaft, l-istil tal-port, il-valv u l-għażliet tas-sensor, u l-kwantità - isegwu d-denominazzjoni u l-prezz ikkonfermati.
Ibgħat l-inkjesta
Dejta riprodotta mill-folja tad-dejta Bosch Rexroth RE 91172/2023-11-02 (serje A10FM / A10FE 52). Teoretiku, arrotondat, mingħajr konċessjonijiet ta' effiċjenza jew tolleranza; il-pjanċa tal-isem u d-dokumenti fornuti mal-merkanzija jipprevalu.
